Configuración Bridge Ubiquiti Point to Point transparente en AirOS 8

sistemacifrado


Hay una serie de situaciones en las que no es posible ejecutar un cable desde el punto A hasta el punto B, por lo general debido a restricciones físicas o al costo. Con un puente inalámbrico transparente puede conectar edificios en una calle sin excavar, conectar un establo a 2 km de distancia de su casa o incluso conectar una cámara remota a su red de manera inalámbrica, y será como si simplemente se conectaran usando una Ethernet cable.

En este blog, le mostraremos cómo configurar un puente Ubiquiti Point to Point transparente en la versión actual (8.3.1) de AirOS 8 utilizando un par de NanoBeam 5AC 19 . Esta misma configuración se puede utilizar para cualquiera de los productos AirMAX AC (NanoBeam AC, PowerBeam AC, PowerBeam AC Iso, LiteBeam AC, IsoStation AC, PrismStation AC, Rocket Prism AC y Rocket AC series).


Nota :
Este artículo asume que sabes cómo iniciar sesión en una radio Ubiquiti. Si este no es el caso, consulte " Inicio de sesión en un punto de acceso o enrutador inalámbrico Ubiquiti ".


Paso 1 :
Conecte el primer NBE-5AC-19 (punto de acceso) a su computadora portátil o red y realice los siguientes cambios en la pestaña Inalámbrico.

Configuración inalámbrica básica
Modo inalámbrico : punto de acceso PtP
SSID: my_wds_bridge
Ancho del canal: 40 MHz
Frecuencia central, MHz: 5825
Potencia de salida: 14dBm

Seguridad inalámbrica
Seguridad: WPA2-AES
Autenticación WPA: PSK
Clave precompartida de WPA: mys3curek3y123

Avanzado
Control automático de potencia: ON
Señal de destino: -55 dBm

Nota :
Los ajustes de SSID y Clave precompartida de WPA son un ejemplo y deben personalizarse para proteger su red. Channel Width and Center Frequency, MHz también se puede ajustar para adaptarse a su aplicación y entorno; tenga en cuenta que estos cambios deben coincidir en la segunda unidad (Station).
sistemacifrado


Paso 2 :
En la pestaña Red, realice los siguientes cambios.

Función de red
Modo de red: puente

Modo de configuración
Modo de configuración: simple

Configuración de red de gestión
Dirección IP: 192.168.1.200
Máscara de red: 255.255.255.0
Gateway IP: 192.168.1.1
IP de DNS primario: 192.168.1.1
sistemacifrado


Paso 3 :
En la pestaña Sistema, cambie lo siguiente.

Dispositivo
Nombre del dispositivo: NanoBeam 5AC 19 AP

Configuración de fecha
Zona horaria: (GMT + 12: 00) Auckland, Wellington, Fiji, Kamchatka

Cuentas del sistema
Nombre de usuario del administrador : admin
Haga clic en el botón Cambiar contraseña para actualizar el nombre de usuario y la contraseña.
Contraseña actual: ubnt
Nueva contraseña: Mys3cr3t!

sistemacifrado


Seleccione Guardar cambios en la parte inferior de la página para aplicar todas las configuraciones realizadas en los pasos 1-3.

IMPORTANTE
Antes de continuar, confirme que su configuración se ha guardado conectándose a 192.168.1.200 en su navegador web, luego desenchufe el NanoBeam y vuélvalo a ubicar al otro lado de su sala de trabajo y conecte la alimentación ( PoE ), es decir, sin conexión LAN .

Paso 4 :
Conecte el segundo NBE-5AC-19 (Estación) a su computadora portátil o red y navegue a la pestaña Inalámbrica.

Configuración inalámbrica básica
Modo inalámbrico: estación PtP
Ancho del canal: Auto 20/40/80 MHz
Haga clic en el botón Seleccionar junto al campo SSID.
Haga clic en el botón de radio junto a su SSID (my_wds_bridge) y presione Seleccionar.

sistemacifrado


Seguridad inalámbrica
Ingrese clave precompartida WPA: mys3curek3y123

sistemacifrado


Paso 5 :
En la pestaña Red, realice los siguientes cambios.

Función de red
Modo de red: puente

Modo de configuración
Modo de configuración: simple

Configuración de red de gestión
Dirección IP: 192.168.1.201
Máscara de red: 255.255.255.0
Gateway IP: 192.168.1.1
IP de DNS primario: 192.168.1.1

sistemacifrado

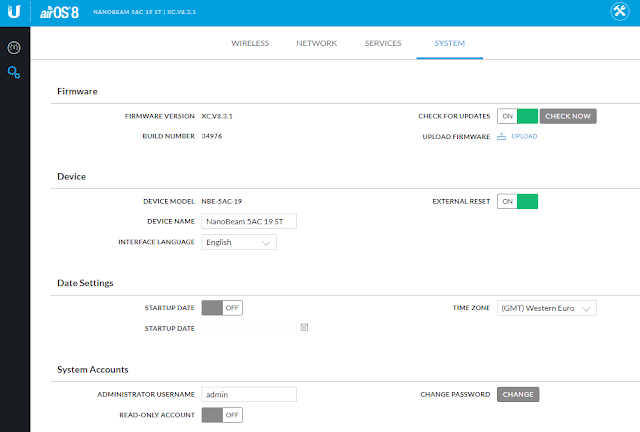

Paso 6 :
En la pestaña Sistema, cambie lo siguiente.

Dispositivo
Nombre del dispositivo: NanoBeam 5AC 19 ST

Configuración de fecha
Zona horaria: (GMT + 12: 00) Auckland, Wellington, Fiji, Kamchatka

Cuentas del sistema
Nombre de usuario del administrador : admin
Haga clic en el botón Cambiar contraseña para actualizar el nombre de usuario y la contraseña.
Contraseña actual: ubnt
Nueva contraseña: Mys3cr3t!
sistemacifrado


Seleccione Guardar cambios en la parte inferior de la página para aplicar todas las configuraciones realizadas en los pasos 4-6.

Paso 7:
Verifique que el puente se haya configurado correctamente iniciando sesión en ambos dispositivos y verificando el estado de la conexión en el tablero.

Nota: Si no puede iniciar sesión en el AP NBE-5AC-19 (Punto de acceso que actualmente tiene PoE solamente, es decir, sin conexión LAN , necesitará solucionar el problema de por qué no tiene conectividad.

Punto de acceso (NBE-5AC-19 AP):

sistemacifrado


Estación (NBE-5AC-19 ST):
